인테리어 설비공사는 완성된 뒤 대부분이 벽과 바닥, 천장 속에 가려집니다. 마감이 끝난 후 누수·악취·배수 불량·결로가 나타나면 원인을 찾기 어렵고, 작은 배관 하나를 고치기 위해 타일과 가구를 다시 철거해야 할 수도 있습니다. 따라서 설비공사의 품질은 배관을 얼마나 빨리 설치했는지가 아니라 기존 계통을 정확히 조사하고, 타 공종과 간섭을 조정하며, 은폐 전에 시험과 기록을 완료했는지로 판단해야 합니다.
이 글은 주거·상가 인테리어 현장에서 자주 다루는 급수·급탕·배수·오수·통기 배관과 위생기구 연결을 중심으로 정리한 실무 가이드입니다. 건물 전체의 기계실·소방·가스·냉매 설비처럼 별도 설계와 자격, 법정 절차가 필요한 공사는 해당 전문업체와 설계도서의 기준을 우선해야 합니다.
빠르게 확인한다면
- 철거 전에 입상관, 계량기, 차단밸브, 배수 입상관, 슬리브, 점검구와 아래층 천장 상태를 확인합니다.
- 급수·급탕관은 사용 온도와 압력, 접합 방식, 위생안전 인증 여부를 확인하고 승인된 자재를 사용합니다.
- 배수관은 관경만 키운다고 해결되지 않습니다. 구배, 통기, 트랩, 합류 방향, 청소 가능성이 함께 확보되어야 합니다.
- 슬라브와 보를 임의로 코어 천공하거나 철근을 절단하지 않습니다. 관통 위치는 구조·전기·소방·방수 공종과 먼저 협의합니다.
- 배관을 덮기 전 수압시험, 통수시험, 누수 확인, 구배 측정, 사진 기록과 합동검측을 끝냅니다.
- 마감 후에는 밸브 위치, 점검구, 배관 경로, 시험기록과 제품 자료를 준공도서로 인계합니다.
① 설비공사의 범위와 용어부터 정확히 구분한다
현장에서는 ‘상수’, ‘하수’, ‘오수’를 폭넓게 섞어 쓰지만 도면과 견적에서는 계통을 구분해야 합니다. 계통을 잘못 이해하면 오접속, 역류, 악취, 수압 저하가 발생할 수 있고 공공 배수설비 변경 시 필요한 절차도 놓칠 수 있습니다.
| 계통 | 현장 의미와 확인 사항 |
|---|---|
| 급수 | 외부 수도 또는 저수조·펌프 계통에서 세면기, 싱크대, 변기 등으로 냉수를 공급합니다. 압력, 관경, 동시사용량, 수질 적합 자재와 차단 구획을 확인합니다. |
| 급탕 | 보일러·온수기 등에서 가열된 물을 공급합니다. 사용 온도, 열팽창, 보온, 순환 여부, 화상 방지와 기기 접속 조건을 함께 검토합니다. |
| 생활배수 | 세면기, 욕조, 샤워, 싱크대, 세탁기 등에서 발생한 사용수를 배출합니다. 현장에서는 잡배수라고 부르기도 하며 구배·트랩·통기·청소성이 핵심입니다. |
| 오수 | 대변기·소변기 등에서 발생하는 오물을 포함한 배수를 말합니다. 오수 입상관 접속 위치와 방향, 관경, 통기와 누설 방지가 중요합니다. |
| 통기 | 배수관 내부 압력을 조절해 트랩의 봉수를 보호하고 원활한 배수를 돕습니다. 임의 폐쇄하거나 단순 캡 마감하면 악취와 봉수 파괴의 원인이 될 수 있습니다. |
| 우수 | 지붕·발코니 등에서 빗물을 배출합니다. 오수·생활배수 계통과의 합류 가능 여부는 건물의 배수 방식과 관계 기준을 확인해야 합니다. |
실무 원칙: 기존 배관의 색상이나 위치만 보고 계통을 단정하지 않습니다. 도면을 확인한 뒤 실제 통수, 밸브 차단, 배수 추적 등으로 교차 검증하고 철거도면에는 철거·존치·이설·신설을 서로 다른 표기로 구분합니다.

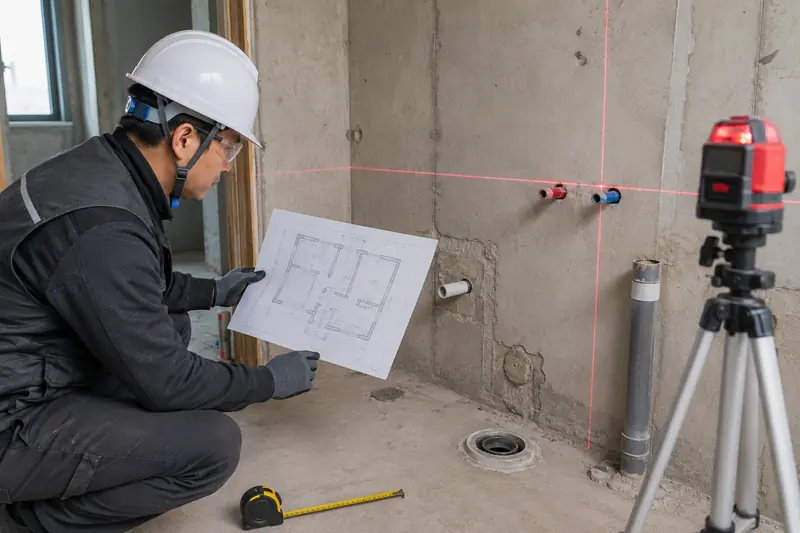

② 철거 전에 기존 설비를 조사하고 기준점을 만든다
설비공사의 첫 작업은 배관 절단이 아니라 조사입니다. 준공도면이 있어도 실제 시공과 다를 수 있고, 과거 리모델링에서 배관이 변경됐을 가능성도 있습니다. 특히 공동주택은 위·아래 세대와 공용 입상관에 영향을 줄 수 있으므로 관리주체와 작업 범위를 먼저 협의합니다.
▸ 현장조사에서 반드시 확인할 항목
- 급수 인입: 계량기, 세대 메인밸브, 감압밸브, 역지밸브, 분배기와 각 기구 차단밸브의 위치·작동 상태
- 온수 공급: 개별 보일러, 중앙급탕, 전기온수기 등 공급 방식과 냉·온수 방향
- 배수 계통: 오수·생활배수·우수 입상관, 바닥배수구, 청소구, 통기관과 기구별 접속 위치
- 매립 설비: 바닥난방관, 전선관, 가스관, 냉매관, 소방배관과 기존 슬리브
- 구조체: 슬라브 두께 추정, 보·기둥·내력벽, 코어 천공 금지 또는 승인 필요 구역
- 기존 하자: 누수 흔적, 백화, 곰팡이, 악취, 배수 지연, 수격음, 부식과 임시 보수 흔적
- 접근성: 천장 점검구, 배관 샤프트, 하부 세대 천장, 공용부 반출 동선과 작업 가능 시간
조사 결과는 사진만 남기지 말고 평면도에 위치와 높이를 표시합니다. 급수는 바닥 또는 벽의 기준선에서 배관 중심 높이를 기록하고, 배수는 접속점의 관저고 또는 배관 하단 높이를 측정해야 실제 확보 가능한 구배를 판단할 수 있습니다.
▸ 기존 하자가 발견되면 책임 범위를 먼저 확정한다
철거 중 젖은 슬라브, 부식된 배관, 파손된 슬리브처럼 계약 전에 보이지 않던 문제가 발견되면 즉시 작업을 멈추고 위치·범위·수분 상태를 기록합니다. 원인을 확인하기 전에 덮거나 실리콘만 바르면 기존 하자가 신설 공사의 하자로 오인될 수 있습니다. 현장책임자와 발주자에게 보고한 뒤 보수 범위, 비용, 공기 변동을 서면으로 승인받습니다.
③ 도면은 배관 선 하나가 아니라 시공 조건까지 담아야 한다
설비도면에는 기구 위치와 배관 선뿐 아니라 시공자가 현장에서 판단해야 할 정보가 있어야 합니다. 최소한 계통, 관경, 재질, 접합 방식, 밸브, 구배 방향, 레벨, 슬리브, 점검구, 보온, 방화충전 위치를 표시합니다. 기존 도면이 없거나 소규모 공사라면 간략한 시공 스케치라도 작성해 변경 이력을 남깁니다.
| 도면·자료 | 현장에서 확인할 내용 |
|---|---|
| 평면도 | 기구 위치, 배관 경로, 분기점, 밸브, 입상관, 청소구와 점검구 위치 |
| 계통도 | 급수·급탕 공급 순서, 배수·오수·통기의 연결 관계, 차단 구획 |
| 단면·상세도 | 배관 높이, 구배, 천장고, 바닥 구성, 방수층과 슬리브의 관계 |
| 기구 일람표 | 제품 모델, 급배수 접속 규격, 설치 높이, 전원·환기·점검 공간 |
| 간섭도 | 덕트, 조명, 소방, 전선관, 가구, 천장틀 및 구조체와의 충돌 여부 |
| 시방서 | 허용 자재, 접합법, 지지 간격, 시험 방법·압력·시간과 합격 기준 |
▸ 타 공종 간섭회의에서 결정할 내용
주방 싱크대 하부는 급수·온수·배수·정수기·식기세척기·전기 콘센트·가스 또는 인덕션 전원이 집중됩니다. 욕실 천장에는 배수관, 환기덕트, 전선관, 조명과 점검구가 겹칩니다. 설비팀만 배관 경로를 정하면 가구 서랍과 밸브가 충돌하거나 천장고가 낮아질 수 있으므로 목공·전기·방수·타일·가구·소방 담당자와 다음을 확정합니다.
- 배관 우선순위와 상하 배치: 자연유하 배수관의 구배를 먼저 확보
- 벽체와 천장 내부의 점검 가능 구간 및 점검구 크기·방향
- 기구 중심선, 마감 두께와 급배수 접속구의 최종 돌출 길이
- 관통부 위치, 슬리브 규격, 방수 턱과 방화구획 처리 주체
- 가구 내부 밸브·트랩·정수기 필터의 교체 공간
④ 배관 자재는 이름이 아니라 사용 조건으로 선정한다
기존 글처럼 PVC, CPVC, PP를 모든 배관에 공통으로 사용할 수 있는 자재처럼 나열하면 안 됩니다. 같은 계열의 관이라도 냉수·온수·배수 용도가 다르고 허용 온도, 압력, 접합 방식과 인증 범위가 다릅니다. 급수용 자재는 설계도서와 제품의 용도 표시, 수도용 자재와 제품의 위생안전기준 인증 관련 규정을 확인하고 서로 다른 제조사의 관과 이음관을 임의 조합하지 않습니다.
| 선정 기준 | 실무 확인 사항 |
|---|---|
| 유체와 용도 | 음용 냉수, 급탕, 생활배수, 오수, 응축수 등 실제 용도에 적합한 제품인지 확인 |
| 온도·압력 | 정상 운전뿐 아니라 순간 압력, 온수기 설정, 열팽창과 동절기 조건을 검토 |
| 접합 방식 | 융착, 프레스, 나사, 접착, 기계식 등 제조사 공법과 전용 공구·양생시간 준수 |
| 인증·승인 | 급수 접촉 자재의 위생안전 관련 인증, KS 등 설계·계약에서 요구한 증빙과 모델 일치 여부 확인 |
| 부식·이종금속 | 습윤 환경, 콘크리트 매립, 이종금속 접촉과 전기화학적 부식 가능성 검토 |
| 유지관리 | 밸브·유니온·청소구의 접근성, 교체 가능성, 부품 수급성과 기대 사용조건 확인 |
자재 반입검수: 제품명, 규격, 제조사, 생산 로트, 외관 손상, 변형, 보관 상태와 승인자료를 대조합니다. 관 끝이 변형되거나 내부에 이물질이 들어간 자재는 그대로 사용하지 않습니다. 접착제·실링재는 유효기간과 적용 재질을 확인하고 화기·환기 조건을 지킵니다.
⑤ 급수·급탕 배관은 압력과 유지관리를 함께 설계한다
▸ 분기와 차단 구획
세대 또는 점포의 메인밸브 외에도 주방, 욕실, 세탁실이나 주요 기구별로 필요한 차단 범위를 계획합니다. 누수 시 전체 영업장이나 세대의 물을 끄지 않고 보수할 수 있어야 합니다. 밸브는 천장 깊숙이 숨기지 말고 점검구 또는 가구 내부에서 손이 닿고 표시를 읽을 수 있는 방향으로 설치합니다.
▸ 관경과 압력
관경은 기존 관의 크기를 그대로 복사하거나 기구 접속구 크기만 보고 결정하지 않습니다. 공급 압력, 관 길이, 고저차, 동시사용 기구 수, 밸브와 이음부의 손실을 반영한 설계값을 따릅니다. 관경을 지나치게 줄이면 여러 기구를 동시에 사용할 때 유량이 부족해지고, 불필요하게 크게 하면 비용과 체류수량이 늘 수 있습니다.
▸ 급탕 배관의 열팽창과 보온
온수 배관은 온도 변화에 따라 늘고 줄어듭니다. 긴 직선 구간을 구조체에 단단히 고정하면 이음부에 응력이 집중되거나 소음이 날 수 있으므로 관종별 지지·고정 방식과 신축 여유를 제품 지침과 시방서에 따라 확보합니다. 급탕관은 열손실과 화상·결로 위험을 고려해 보온하고, 냉수관과 나란히 갈 때는 열간섭을 줄일 간격을 둡니다.
▸ 접합부를 콘크리트 속에 최소화한다
매립이 불가피하더라도 접합부, 밸브, 유니온처럼 누수 가능성과 교체 필요성이 큰 부위는 가능한 한 점검 가능한 공간에 둡니다. 바닥 배관은 못·피스 시공 구간과 겹치지 않게 배치하고 완성 후 배관 경로 사진과 치수를 남겨 후속 목공·가구 작업자가 관을 뚫지 않도록 합니다.
⑥ 배수·오수·통기 배관은 ‘물이 흐르는 길’을 만든다
배수관은 펌프 압력이 아니라 중력으로 흐르는 구간이 많습니다. 그래서 관경뿐 아니라 구배, 유속, 합류 방향, 공기 이동과 관 내부 청소 가능성이 함께 확보돼야 합니다. 건축물의 설비기준 등에 관한 규칙은 배수량과 수질에 맞는 용량·경사·재질을 사용하고 배수트랩과 통기관 등을 설치해 위생에 지장이 없도록 하도록 규정하고 있습니다.
▸ 구배는 ‘눈대중’이 아니라 레벨로 측정한다
도면에 1/100이라고 표기되어 있다면 수평거리 1m당 높이차 10mm라는 뜻입니다. 그러나 이것은 표기를 읽는 예시일 뿐 모든 옥내 배수관에 일률적으로 적용할 처방이 아닙니다. 실제 구배는 관경, 배수 종류, 배관 길이, 접속 조건과 적용 설계기준에 따라 도면·시방서로 확정합니다. 레이저 레벨 또는 수평기를 이용해 시작점과 끝점의 관저고를 측정하고, 중간에 역구배나 처짐이 없는지 지지 완료 후 다시 확인합니다.
▸ 배수 합류는 흐름을 거스르지 않게 한다
가지관을 주관에 직각으로 무리하게 연결하거나 짧은 구간에 여러 굴곡을 만들면 오물이 걸리고 압력 변화가 커질 수 있습니다. 배수 방향에 맞는 이음관을 사용하고, 굴곡·합류·장거리 구간에는 시방서와 도면에 따른 청소구를 두어 막힘을 해소할 수 있게 합니다. 천장 속 청소구를 만들었다면 마감 점검구와 위치가 일치해야 합니다.
▸ 트랩과 통기는 한 세트로 본다
트랩의 봉수는 하수관의 가스와 벌레가 실내로 들어오는 것을 막습니다. 그러나 배수 순간 관내 압력이 급격히 변하거나 장기간 사용하지 않아 봉수가 증발하면 악취가 발생할 수 있습니다. 이때 항균 트랩이나 실리콘으로 입구만 막기 전에 통기관 폐쇄, 이중트랩, 배수관 막힘, 잘못된 합류와 봉수 깊이를 먼저 점검합니다. 공기유입밸브 등 대체 장치는 적용 가능한 위치와 제품 조건을 설계자·전문업체가 검토해야 하며 통기관을 임의로 대체해서는 안 됩니다.
▸ 오수·우수·생활배수를 임의로 합류하지 않는다
건물과 지역의 공공하수도 방식에 따라 연결 조건이 다릅니다. 옥내 일부 배관을 교체하는 것과 대지 내 배수설비를 신설·변경해 공공하수도에 연결하는 것은 절차가 같지 않을 수 있습니다. 후자의 경우 하수도법 제27조에 따른 신고 대상과 지자체 조례·관리청 기준을 공사 전에 확인합니다.
⑦ 욕실·주방·세탁실은 기구와 마감을 함께 맞춘다
| 공간 | 핵심 시공·검측 포인트 |
|---|---|
| 욕실 | 변기 배수 중심과 벽 마감 후 이격, 세면기 앵글밸브 높이, 수전 냉·온수 방향, 바닥배수구 레벨, 방수층 관통부와 문턱 배수 방향을 확인합니다. |
| 주방 | 싱크볼·수전·정수기·식기세척기 위치와 급배수, 콘센트가 충돌하지 않게 합니다. 배수호스를 지나치게 길게 늘이거나 처지게 두지 않고 트랩과 점검 공간을 확보합니다. |
| 세탁실 | 세탁기와 건조기 실제 치수, 급수밸브 조작 공간, 배수호스 삽입·고정, 바닥배수구, 동파·결로 가능성과 역류 위험을 검토합니다. |
| 발코니 | 우수관과 생활배수 사용 가능 여부를 구분하고, 동절기 동파·결빙, 외기 노출 배관 보온과 관리규약을 확인합니다. |
| 상가 조리공간 | 대량·고온 배수, 유지류, 바닥 트렌치, 그리스트랩 등 업종별 부하와 청소 동선을 설계자·관리주체 기준에 따라 검토합니다. |
마감 기준선을 공유하세요. 설비팀은 골조면만 보고 배관을 끝내지 말고 방수, 미장, 타일, 가구의 최종 두께를 확인해야 합니다. 벽 속 매립 수전과 변기 부속은 완성면 기준 허용 범위가 제품마다 다르므로 제품 설치설명서와 실물을 대조합니다.
⑧ 슬리브·관통부·방수층은 공종 경계가 아니라 공동 책임이다
배관이 구조체나 방수층을 통과하는 지점은 누수와 균열, 화재 확산 위험이 집중됩니다. 보·기둥·슬라브·내력벽을 임의로 천공하거나 철근을 절단해서는 안 됩니다. 기존 슬리브를 우선 활용하고 신규 관통이 필요하면 구조도면과 철근 탐사 결과를 바탕으로 관계 기술자와 승인 절차를 거칩니다.
▸ 욕실 방수와 배수구
- 배수구와 관통배관 주변의 흔들림을 먼저 잡고 바탕면을 견고하게 정리합니다.
- 방수층이 배수구 플랜지 또는 지정 상세와 연속되도록 방수업체와 시공 순서를 합의합니다.
- 급수관 슬리브와 벽체 관통부는 단순 실리콘 한 줄에 의존하지 않고 지정된 충전·방수 상세를 적용합니다.
- 방수시험 전에 임시 마개와 배관 접속 상태를 확인해 배관 누수를 방수 하자로 오판하지 않게 합니다.
▸ 방화구획 관통부
배관이 방화구획을 관통한다면 관의 재질·크기와 벽체 또는 바닥의 내화구조에 맞는 방화충전시스템을 적용해야 합니다. 일반 우레탄폼이나 모르타르로 빈틈만 메웠다고 적합한 것이 아닙니다. 승인 상세, 제품 자료, 시공 전후 사진과 표찰을 남기고 소방·건축 담당자의 검측을 받습니다.
⑨ 보온·결로·동파와 소음까지 마감 전에 처리한다
냉수관은 주변 공기의 이슬점 조건에 따라 표면 결로가 발생할 수 있고, 급탕관은 열손실과 접촉 화상, 주변 자재 변형에 영향을 줄 수 있습니다. 외기 또는 비난방 공간의 배관은 동파 위험도 검토합니다. 보온재는 두께만 맞추는 것이 아니라 이음부와 밸브, 행거 주변의 연속성이 중요하며 방습층이 끊기면 그 부분에 결로가 집중됩니다.
배관 소음은 유속, 급격한 밸브 폐쇄, 펌프 압력, 관의 진동 전달, 배수 낙하와 지지 불량 등 원인이 다양합니다. 벽체나 천장틀에 배관을 직접 밀착시키지 않고 적절한 완충·지지 상세를 적용합니다. 급수의 수격음이 반복되면 단순 보온재 추가 전에 압력과 밸브 작동, 배관 고정 상태를 먼저 진단합니다.
⑩ 현장 시공 순서는 은폐 전 검측을 기준으로 짠다
- 착공 협의: 공사 범위, 도면, 승인 자재, 단수·배수 중지 시간과 비상 연락망을 확정합니다.
- 기존 계통 조사: 밸브와 입상관을 식별하고 기존 하자를 기록합니다.
- 차단과 잔수 제거: 관리주체와 사용자에게 알리고, 무압·무유량 상태를 확인한 뒤 절단합니다.
- 먹매김과 간섭 확인: 기구 중심, 배관 높이, 구배, 슬리브와 점검구를 현장에 표시합니다.
- 행거·슬리브 선시공: 구조체 손상 없이 지지 기반과 관통 상세를 준비합니다.
- 배관 조립: 관 내부 이물질 유입을 막고 제조사 지정 접합법과 양생시간을 지킵니다.
- 자체검측: 관경, 계통, 구배, 지지, 밸브 방향, 보온 전 접합부를 확인합니다.
- 시험·세척: 승인된 절차에 따라 수압·기밀·통수·누수 시험과 필요한 세척을 진행합니다.
- 합동검측과 기록: 현장책임자 및 후속 공종과 확인하고 사진·측정값·시험 결과를 남깁니다.
- 보온·충전·은폐: 합격 확인 후 보온, 방화충전, 방수 상세와 마감을 진행합니다.
- 기구 설치·시운전: 완성면 기준으로 설치하고 모든 사용 조건에서 작동을 확인합니다.
- 준공 인계: 변경도면, 밸브표, 제품자료, 시험성적과 유지관리 방법을 전달합니다.

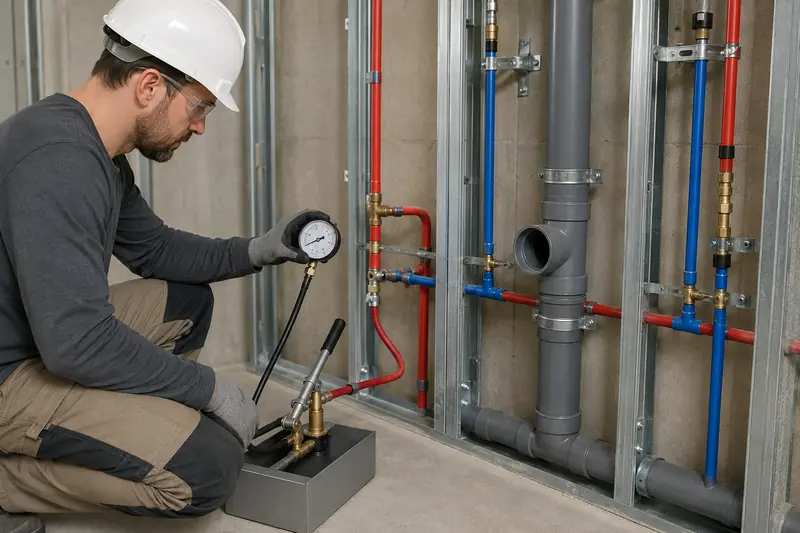

⑪ 은폐 전 시험과 검측이 설비 품질을 결정한다
시험압력과 유지시간을 인터넷의 단일 숫자로 정하면 안 됩니다. 배관 재질, 사용압력, 기기 허용압력, 설계도서와 공사시방서에 따라 시험 조건이 달라지기 때문입니다. 국가건설기준의 급수·급탕·배수통기 공사 기준은 국가건설기준센터의 건축기계설비 표준시방서 안내에서 확인할 수 있으며, 실제 현장에서는 계약도서와 최신 적용판을 우선합니다.
| 검측 항목 | 방법과 기록 | 합격 판단의 핵심 |
|---|---|---|
| 급수·급탕 압력시험 | 시험 구간과 기기를 분리하고 지정 압력·시간, 시작·종료 압력, 온도와 누수 여부를 기록 | 시방서 허용 범위 내 압력 유지, 접합부·밸브·캡에서 누수와 변형 없음 |
| 배수 누수시험 | 도면·시방서가 정한 수압 또는 기압 등 승인 방법으로 구간별 시험 | 이음부 누설, 마개 이탈, 관의 변형이 없고 시험 조건 충족 |
| 통수시험 | 기구별·동시사용 조건에서 충분한 물을 흘리고 흐름, 역류, 소음 확인 | 배수 지연·고임·역류·이상음이 없고 트랩 봉수 유지 |
| 구배 측정 | 배관 시작·끝·중간의 높이를 레벨로 측정하고 길이와 함께 기록 | 설계 구배 확보, 역구배·국부 처짐 없음 |
| 밸브·기구 작동 | 개폐, 냉·온수 방향, 토수량, 배수, 누수와 점검 접근성 확인 | 정상 작동하고 유지관리 공간과 식별표시 확보 |
| 은폐 사진 | 벽별 정면 사진과 기준점에서의 치수, 관종·관경·밸브 라벨 촬영 | 나중에 배관 경로와 접합부, 관통 위치를 재현할 수 있음 |
시험 전에 기기 허용압력을 확인하세요. 수전, 온수기, 정수기, 연수기, 감압밸브 등은 배관 시험압력을 견디지 못할 수 있습니다. 제조사 지침에 따라 분리하거나 우회하고 시험용 마개와 계측기는 검교정 상태를 확인합니다. 공기압 시험은 저장에너지가 커 파손 시 위험할 수 있으므로 승인된 절차, 격리와 안전통제 없이 임의로 시행하지 않습니다.
⑫ 증상으로 하자 원인을 좁히는 현장 진단표
| 증상 | 가능 원인 | 우선 점검 순서 |
|---|---|---|
| 수압·유량 부족 | 메인밸브 반개방, 필터 막힘, 감압밸브 이상, 관경 부족, 동시사용량 증가, 배관 꺾임 | 다른 기구 비교 → 밸브·필터 → 정압·동압 측정 → 구간별 원인 분리 |
| 천천히 새는 누수 | 접합 불량, 피스 관통, 결로, 방수 하자, 배수 연결부 누설 | 사용수 차단 → 계량기 변화 → 수분 분포 → 급수 압력시험·배수 통수시험 분리 |
| 배수 지연·역류 | 역구배, 처짐, 이물질, 과다 굴곡, 관경·통기 문제, 공용관 막힘 | 기구별 비교 → 청소구 확인 → 내시경·통수 → 구배와 공용관 상태 점검 |
| 하수 냄새 | 봉수 증발·파괴, 트랩 누락, 통기 불량, 연결부 틈, 이중트랩, 미사용 배수구 | 배수구 봉수 → 트랩·패킹 → 압력 변화 → 통기·오접속 조사 |
| 수격음·진동 | 높은 압력, 급폐쇄 밸브, 배관 지지 불량, 펌프·감압밸브 문제 | 발생 기구 특정 → 압력 측정 → 지지 상태 → 밸브·장치 검토 |
| 천장 물방울 | 냉수관 결로, 위층 방수·배수 누수, 급수관 미세누수, 냉매·응축수 문제 | 날씨·사용 연동 확인 → 표면온도·습도 → 계통별 차단·시험 → 위층 조사 |
하자 진단에서는 젖은 지점이 곧 원점이라고 단정하지 않습니다. 물은 슬라브 균열, 배관 외면, 천장틀을 따라 이동할 수 있습니다. 급수·배수·방수·결로를 한 번에 뜯어 확인하기보다 사용 조건과 계통을 나눠 재현시험을 하면 불필요한 철거를 줄일 수 있습니다.
⑬ 변경사항은 말이 아니라 기록으로 관리한다
현장에서는 구조체, 기존 배관, 기구 모델 변경 때문에 도면대로 시공하기 어려운 일이 생깁니다. 이때 작업자가 현장에서 임의로 경로를 바꾸면 점검구가 사라지거나 다른 공종과 충돌할 수 있습니다. 변경 요청서에는 발견 사실, 기존 도면과의 차이, 대안, 비용·공기 영향, 승인자를 기록합니다.
▸ 은폐 전 사진을 제대로 남기는 방법
- 공간 전체가 보이는 원경과 접합부가 보이는 근경을 함께 촬영합니다.
- 바닥·벽의 고정 기준점에서 배관 중심까지 줄자 또는 레이저 치수가 보이게 합니다.
- 냉수·온수·배수·오수, 관경, 흐름 방향과 밸브 번호를 라벨로 표시합니다.
- 사진 파일명에 층·실명·벽 방향·촬영일을 넣고 도면의 위치번호와 연결합니다.
- 시험 게이지는 시작과 종료 시각, 압력이 한 화면에 식별되도록 별도 기록합니다.
⑭ 견적은 평당 단가보다 범위와 책임을 비교한다
설비공사는 같은 면적이라도 기구 수, 배관 이동거리, 코어 천공, 아래층 작업, 야간 단수, 마감 복구와 공용부 승인 여부에 따라 비용과 공기가 크게 달라집니다. 따라서 ‘평당 설비비’만 비교하면 누락 공정이 추가금으로 돌아올 수 있습니다.
| 견적 구분 | 포함 여부를 확인할 내용 |
|---|---|
| 조사·도면 | 기존 계통 조사, 탐사, 시공도·변경도·준공도 작성 |
| 철거·차단 | 단수 협의, 잔수 제거, 기존 배관 철거, 폐기물과 임시 마개 |
| 배관공사 | 관·이음관·밸브·지지대·슬리브·청소구와 접합 공임 |
| 부대공사 | 코어 탐사·승인·천공, 방화충전, 보온, 점검구, 방수·미장 복구 |
| 시험·검측 | 압력·누수·통수시험, 장비, 입회, 시험기록과 재시험 조건 |
| 기구 설치 | 위생기구, 수전, 온수기 등의 운반·조립·접속·시운전 및 실리콘 마감 |
| 하자·인계 | 하자 책임 구분, 대응 시간, 보증 범위, 준공도서와 유지관리 교육 |
계약서에는 발주자 지급 자재와 시공자 지급 자재를 나누고, 기존 배관 불량이나 도면 불일치 발견 시 변경 절차를 명시합니다. 공공 배수설비, 가스, 소방, 냉매처럼 별도 자격이나 신고가 필요한 작업은 담당 업체와 책임 범위를 분리해 표기합니다.
⑮ 설비공사 완료 체크리스트
- □ 승인된 관종·관경·이음관·밸브와 실제 시공품이 일치한다.
- □ 냉수·온수·배수·오수·통기 계통과 흐름 방향이 식별되어 있다.
- □ 배수관의 설계 구배가 확보되고 역구배와 국부 처짐이 없다.
- □ 배수트랩, 통기, 청소구와 점검구가 도면대로 설치되고 접근 가능하다.
- □ 구조체 관통 승인, 슬리브, 방수 및 방화충전 처리가 완료됐다.
- □ 배관 지지, 신축 여유, 보온과 방습층이 연속적으로 시공됐다.
- □ 급수·급탕 시험과 배수 누수·통수시험 결과가 합격 기준을 충족한다.
- □ 모든 기구를 단독·동시에 사용해 유량, 배수, 냉·온수 방향과 누수를 확인했다.
- □ 은폐 전 사진에 위치 치수, 배관 라벨, 접합부와 시험 결과가 남아 있다.
- □ 변경사항이 준공도면에 반영되고 밸브·점검구 위치가 사용자에게 인계됐다.
❓ 자주 묻는 질문
Q. 급수관과 배수관은 어떤 자재가 가장 좋은가요?
A. 모든 현장에 가장 좋은 단일 자재는 없습니다. 냉수·온수·배수 등 용도, 사용 압력과 온도, 매립 여부, 접합 공법, 위생안전 인증, 설계도서와 유지관리 조건을 종합해 선정해야 합니다. 관과 이음관, 전용 공구의 시스템 적합성도 함께 확인합니다.
Q. 배수관 구배는 무조건 1/100으로 하면 되나요?
A. 아닙니다. 1/100은 1m당 10mm의 높이차를 뜻하지만 모든 관경과 용도에 동일하게 적용하는 고정값이 아닙니다. 해당 배관의 설계도면, 시방서, 적용 기준을 확인하고 현장에서는 시작·끝·중간 레벨을 측정해 역구배와 처짐이 없는지 검측해야 합니다.
Q. 욕실 악취가 나면 트랩만 교체하면 해결되나요?
A. 트랩 봉수 부족이 흔한 원인이지만 통기 불량, 이중트랩, 연결부 틈, 오접속, 배수관 막힘이나 장기간 미사용도 원인이 될 수 있습니다. 봉수와 패킹을 먼저 확인한 뒤 배수 시 압력 변화와 통기 계통까지 순서대로 조사해야 합니다.
Q. 수압시험은 마감 후 한 번만 해도 되나요?
A. 마감 후에는 누수 위치를 찾기 어렵습니다. 배관 조립 후 은폐 전에 지정 조건으로 시험하고, 후속 공정에서 충격이나 변경이 있었다면 필요한 구간을 다시 시험하는 편이 안전합니다. 기구 연결 후에는 실제 사용 조건의 작동·누수 점검도 별도로 진행합니다.
Q. 슬라브에 배수구를 새로 뚫어도 되나요?
A. 현장 판단으로 임의 천공하면 안 됩니다. 철근, 바닥난방관, 전선관과 구조 안전을 확인하고 관리주체 및 관계 기술자의 승인 절차를 거쳐야 합니다. 방화구획과 방수층을 관통한다면 해당 복구 상세도 함께 계획해야 합니다.
Q. 옥내 배관을 바꾸면 배수설비 설치 신고가 항상 필요한가요?
A. 단순 옥내 보수와 대지 내 배수설비를 신설·변경해 공공하수도에 연결하는 공사는 범위가 다릅니다. 공공하수도 접속이나 배출 조건이 바뀌는 경우에는 하수도법과 관할 지자체 조례에 따른 신고 대상 여부를 공사 전에 관리청에 확인해야 합니다.
✅ 결론: 설비는 덮기 전에 품질을 완성해야 한다
인테리어 설비공사의 핵심은 배관을 연결하는 기술만이 아닙니다. 기존 계통을 정확히 조사하고, 구조·방수·전기·가구와 간섭을 조정하며, 용도에 맞는 자재와 접합법을 적용하고, 은폐 전에 시험과 기록을 끝내는 전체 과정이 품질을 만듭니다.
현장에서는 특히 ① 계통 오접속 방지 ② 배수 구배와 통기 확보 ③ 구조체·방수층 관통 관리 ④ 접합부와 밸브의 점검성 ⑤ 은폐 전 시험·사진·준공도면을 마지막까지 확인하세요. 이 다섯 가지가 지켜지면 누수와 악취, 역류처럼 마감 후 비용이 크게 드는 하자를 줄이고 유지관리 가능한 설비를 인계할 수 있습니다.
